数码管字节缺亮现象

2017/09/29

1.外观检验
显微镜下观察样品外观情况，该样品中正面和反面均无明显破坏痕迹，客户有过锡使用过。

2.电性测试

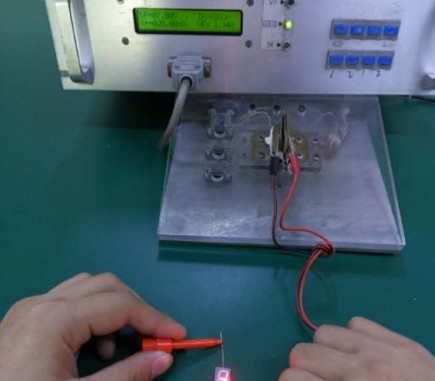

在测试机上对客户回馈的样品进行电性测试，发现样品A字节缺亮。

3. 溶解分析
将灯珠进行溶解分析，溶开环氧树脂后观察发现不良品字节晶片/金线存在烧损现象，如下图：

4.原因分析
根据以上分析：客户回馈样品已经焊锡使用过，样品A字节存在缺亮（开路）现象，其他字节电性测试均为正常；
溶解过后，发现A字节的晶片和金线均存在烧损现象。

5.总结：样品溶解后发现A字节晶片和金线烧损，可判定为：客户在LED使用过程中，电路中有（瞬间）大电流/通过LED晶片，导致晶片烧损的现象。
建议还请客户排查制程中是否存在隐患
